法兰式连接DN100-DN250-PN1.0MPa可曲挠NBR橡胶接头

法兰式连接DN100-DN250-PN1.0MPa可曲挠NBR橡胶接头

日期:2020-5-11 浏览量:356

(橡胶那些事儿)可曲挠单球橡胶接头可大大降低管道系统的震动和噪声,可根本上解决各类管路的接口位移,轴向伸缩及不同心等问题。根据材料不同可曲挠单球橡胶接头可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种,适应多种介质和环境。可曲挠单球橡胶接头材料属橡胶,密封性好,重量轻,安装维修方便、使用寿命长,但避免与锋利金属器械接触,以免刺破球体。如可曲挠单球橡胶接头架空使用可配性支架,安装时螺栓要用对角法上紧。

#:法兰材质:20#钢,橡胶材质,NBR+NR
#:可曲挠橡胶接头(橡胶接头)
#:法兰式连接DN100-DN250-PN1.0MPa可曲挠橡胶接头相关参数
KXT-DN100橡胶接头:L=150mm,轴向压缩18mm,轴向拉伸10mm,横向位移12mm,偏转角度15°
KXT-DN125橡胶接头:L=165mm,轴向压缩18mm,轴向拉伸10mm,横向位移12mm,偏转角度15°
KXT-DN150橡胶接头:L=180mm,轴向压缩18mm,轴向拉伸10mm,横向位移12mm,偏转角度15°
KXT-DN200橡胶接头:L=210mm,轴向压缩25mm,轴向拉伸14mm,横向位移15mm,偏转角度15°
KXT-DN250橡胶接头:L=230mm,轴向压缩25mm,轴向拉伸14mm,横向位移15mm,偏转角度15°

如可曲挠单球橡胶接头管路压力过高时,应用限螺栓将两端法兰连起。橡胶接头的工作压力指的是橡胶接头在工作时.高承受的压力,它包括空气、压缩空气、水、海水、热水、油、酸、碱等流体在管道中经过,而产生的压力。橡胶接头压力,是指橡胶接头在该压力下可能会产生、撕裂、损坏现象,所以,要求管道压力超过压力。
普通水,空气等介质选择天然橡胶即可满足要求。橡胶材质根据使用介质选材,法兰材质有碳钢/球墨QT450/不锈钢等。如果选择劣质“三无”橡胶接头,不仅使橡胶接头加速老化,还容易出现安全隐患,所以在选购的时候,还是要尽量选择大公司生产的可曲挠橡胶接头,质量有保证。

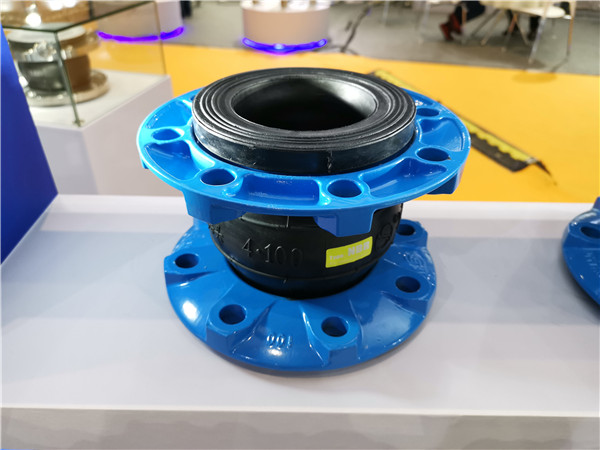

橡胶接头参考样图:





扩展阅读:
20#钢属于碳钢,碳钢包括20#钢。碳素钢的性能主要取决于含碳量。含碳量增加,钢的强度、硬度升高,塑性、韧性和可焊性降低。与其他钢类相比,碳素钢使用早,成本低 ,性能范围宽 ,用量大。 通常按含碳量分为低碳钢(碳含量为0.04%~0.25%) 、中碳钢(碳含量为0.25%~0.6%) 、高碳钢( 碳含量为0.6%~1.35%) 。按质量分为普通碳素钢 ,其有害杂质磷 、硫含量均小于0.05% ,包括甲类钢、乙类钢和特类钢;优质碳素钢,有害杂质磷、硫含量均小于0.04%;高级优质碳素钢,有害杂质磷、硫含量小于0.03%。
