DN50-PN25的橡胶避震管

DN50-PN25的橡胶避震管

日期:2020-7-4 浏览量:440

(应用领域)PN25,2.5mpa都是表达可以承受的压力。注意:2.5mpa即25公斤的压力。25kg避震管作为管道的减震元件,一般都是安装在水泵进出口,绝大多数都是室内安装,但是,有些管道由于现场设计情况的原因,会有一部分25kg避震管是处于室外安装的,那么,针对室外安装的避震管,怎样才能确保工程的顺利与稳定进行呢?

#:避震管(橡胶接头)
#:DN50-PN25的避震管相关参数
KXT-DN50橡胶接头,L=105mm,轴向压缩8mm,轴向拉伸5mm,横向位移8mm,偏转角度15°

安装螺栓要对称逐步加压拧紧,以防局部泄露。1.0MPa以上的工作压力,安装螺栓要有压垫,以防工作时螺栓松动。
天然橡胶适用常温水,70度以下,无腐蚀性介质。橡胶材质根据使用介质选材,法兰材质有碳钢/球墨QT450/不锈钢等。

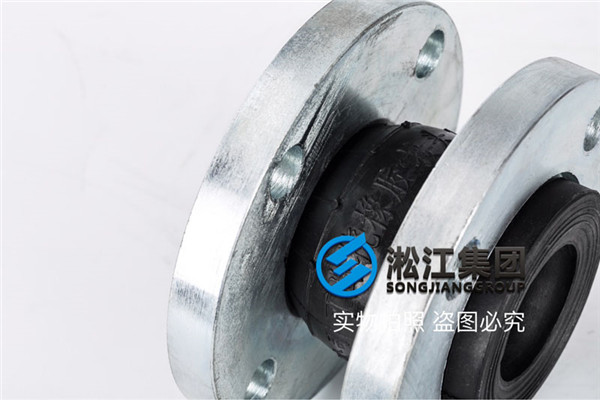

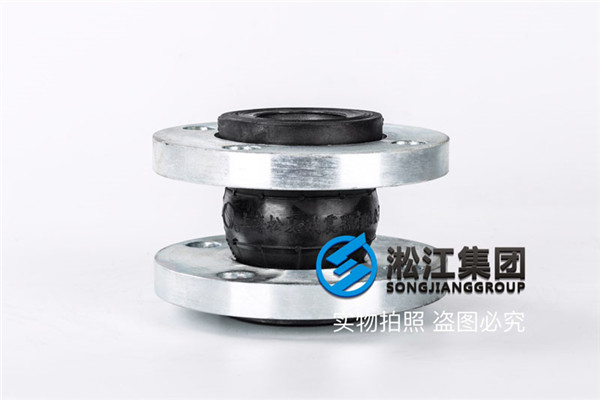

橡胶接头参考样图:



(橡胶那些事儿)在安装时严禁超位移极限安装。平地、悬空、垂直安装25kg橡胶接头时,25kg橡胶接头的实际工作轴向位移压力应小于管道的支撑力,以防止工作时受压拉脱。管道必须有固定支撑或固定托架,固定托架的力必须大于轴向力。垂直安装和架空安装时25kg橡胶接头两端需安装相应的固定支架和受力支架,以防止工作受压后拉脱。

本文相关:【2.5Mpa】DN80单球25kg橡胶接头
