长度200mmDN150软连接

长度200mmDN150软连接

日期:2020-6-5 浏览量:421

(橡胶那些事儿)软连接通常在设计的时候会根据其口径和压力等选用标准法兰夹住安装。也是说对夹式蝶阀采用的也是标准法兰。如直接与软连接相连,管道的壁厚,有时会导致阀门阀瓣无法全部开启,应在安装时引起注意,安装前组合下。大孔径的对夹式的蝶阀要设计是因为标准法兰太浪费,大孔径的管道介质压力都非常低用比较薄的法兰完全够了。但是超过16公斤的软连接和对夹式蝶阀的使用必须采用蝶阀专用法兰或者对焊法兰,这种法兰的接口较小,在密封时候密封面较大,这样在对夹式蝶阀和软连接密封时候,接触面积较大这样有很好的密封性,保证了对夹式蝶阀和软连接即使安装有误差也能很好的密封。

#:软连接(橡胶接头)
#:长度200mmDN150软连接相关参数
KXT-DN150橡胶接头:L=180mm,轴向压缩18mm,轴向拉伸10mm,横向位移12mm,偏转角度15°

但是普通平焊法兰不行,普通平焊法兰套在管子上面使用只是在尾部焊接,端口处基本上没有什么处理,这样软连接或者对夹式蝶阀内部圈密封面根本没有有效的接触面,压力较大时候根本无法密封。
普通水,空气等介质选择天然橡胶即可满足要求。橡胶材质根据使用介质选材,法兰材质有碳钢/球墨QT450/不锈钢等。

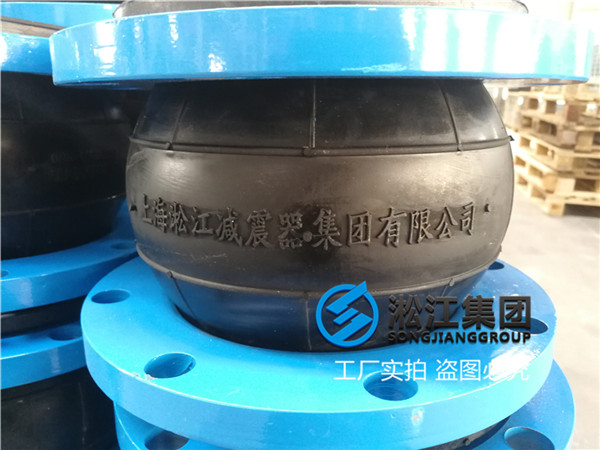

橡胶接头参考样图:



扩展阅读:
橡胶老化大都致使硫化胶完好的均衡的网状结构发作损坏,然后也损坏了橡胶系统内各种配合剂与生胶分子以及配合剂之间的化学的或物理的联系,降低了配合剂在橡胶系统内的溶解度。因而,那些部分处于过饱满状况的配合剂便会从橡胶中游离分出,构成喷霜。另外,喷漆施工中常碰到所谓发白现象,这层白膜是由于水分与漆混合造成的,当水分不能全溶挥发成分时与成膜物构成一层白色的乳状体。水分逐步的挥发如乳状体被残留的溶剂所溶解则白色漆膜层消失。如果溶剂不足以白膜,则漆膜的连续相被破坏出现“发白”现象。

相关文章:不锈钢304法兰橡胶补偿器
